پلان های اتاق کلرزنی و ایستگاه پمپاژ

محصول پلان های اتاق کلرزنی و ایستگاه پمپاژ شامل 11 شیت به شرح ذیل می باشد:

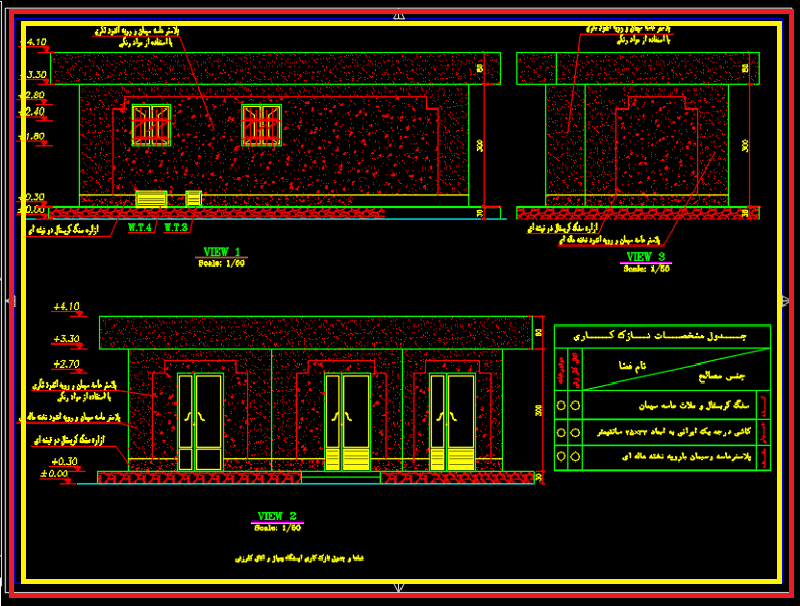

• نماها و جدول نازک کاری ایستگاه پمپاژ و اتاق کلرزنی شامل 3 VIEW و جدول مشخصات مصالح و جنس مصالح کف ، دیوار و سقف
• برش های اتاق کلرزنی و ایستگاه پمپاژ شامل SECTION 1-1 و SECTION 2-2

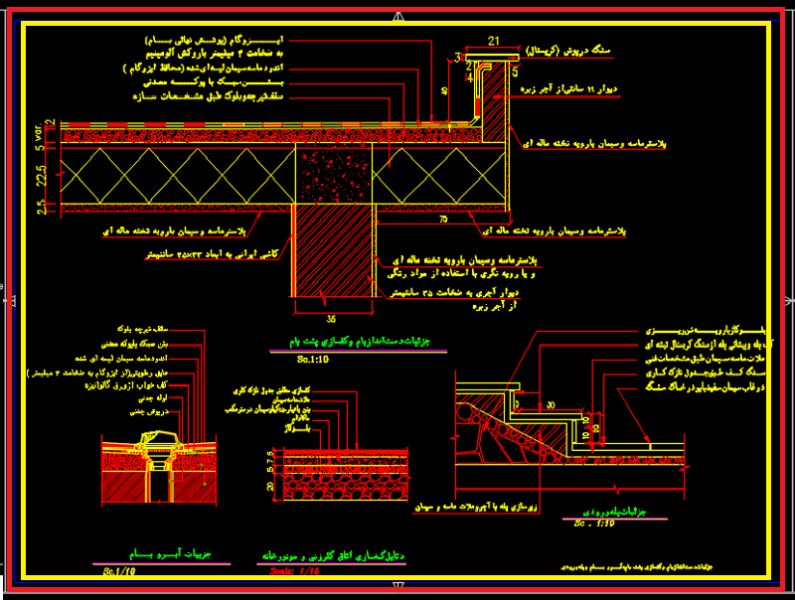

• جزئیات دست انداز بام و کف سازی پشت بام شامل آبرو بام و پله ورودی ،دتایل کف سازی اتاق کلرزنی و موتورخانه و جزئیات آبرو بام

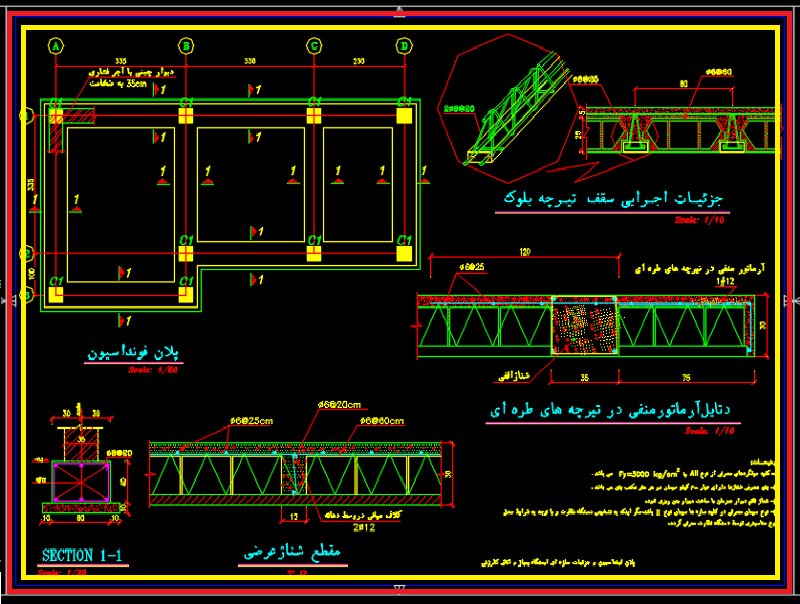

• پلان فونداسیون و جزئیات سازه ای ایستگاه پمپاژ و اتاق کلرزنی شامل جزئیات اجرایی سقف تیرچه بلوک ، دتایل آرماتور منفی در تیرچه های طره ای ، پلان فونداسیون ومقطع شناور عرضی

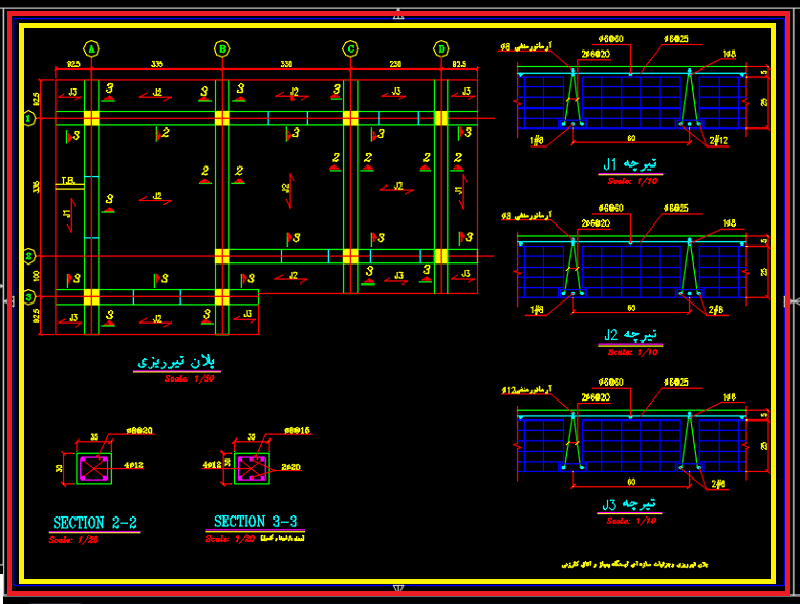

• پلان تیر ریزی و جزئیات سازه ای ایستگاه پمپاژ و اتاق کلرزنی شامل پلان تیر ریزی ، section_2-2 ،Section_2-3 ، تیرچه j1 ، تیرچه j2 و تیرچه j3

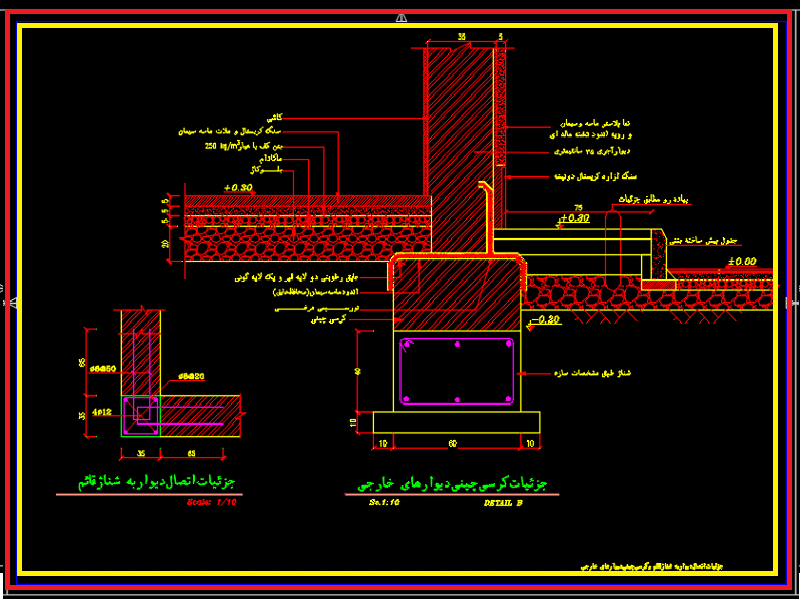

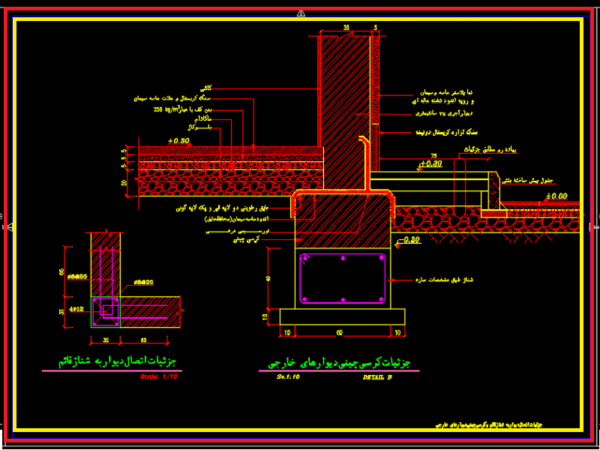

• جزئیات اتصال دیوار به شناژقائم و کرسی چینی دیوار های خارجی

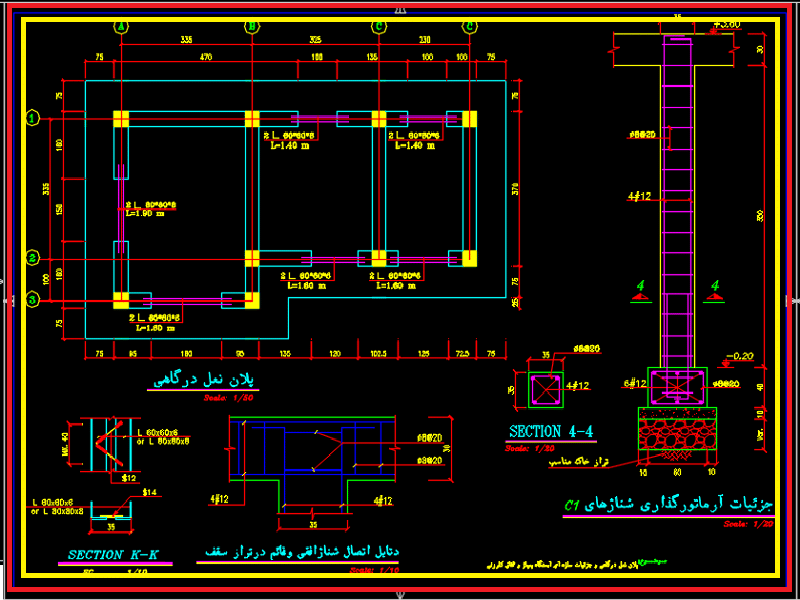

• پلان نعل درگاهی و جزئیات سازه ای ایستگاه پمپاژ و اتاق کلرزنی شامل جزئیات آرماتورگذاری شناژهای C1 ، دتایل اتصال شناژ افقی و قائم در تراز سقف ،پلان نعل درگاهی ، Section k-4 و Section 4-4
• تیپ بندی دربهای ایستگاه پمپاژ و اتاق کلرزنی شامل درب تیپ 1 فلزی ، درب تیپ 2 فلزی ، Section B-B و Section P-P
• تیپ بندی پنجره های ایستگاه پمپاژ و اتاق کلرزنی شامل پنجره فلزی تیپ 1 (T.1 )، پنجره فلزی تیپ 2  (W.T.2 )، پنجره فلزی تیپ 3  (W.T.3 )، پنجره فلزی تیپ 4 (W.T.4 )،جزئیات مقطع پنجره ، جزئیات پلان پنجره
• پلان شیب بندی و جزئیات معماری ایستگاه پمپاژ و اتاق کلرزنی شامل پلان شیب بندیی سقف ،دتایل کفسازی پیاده رو و جدول بتنی پیش ساخته 50*50*15
• پلان معماری ایستگاه پمپاژ و اتاق کلرزنی

شکل پایین یک نمونه از 11 شیت نقشه ها و پلان اتاق کلرزنی و ایستگاه پمپاژ را نشان می دهد::

فرمت نقشه و پلان های اتاق کلرزنی و ایستگاه پمپاژ

پلان های اتاق کلرزنی و ایستگاه پمپاژ نقشه هایی از جزئیات و پلان و برش هایی در مورد ایستگاه پمپاژ و اتاق کلرزنی و همچنین نحوه اتصال آنها در موقعیت های سقف ،دیوار ،پیاده رو و پشت بام و جنس مصالح بکار رفته با ضخامت مصالح در بخش های بصری متفاوت را دارا می باشد. در زیر دسته نقشه های شبکه آب و فاضلاب قرار دارد . فرمت نقشه و پلان های اتاق کلرزنی و ایستگاه پمپاژ در فرمت نرم افزار اتوکد بوده و رقومی می باشد. براحتی می توانید با تغییر دادن ابعاد آن در پروژه های خود استفاده نمایید . پلان های اتاق کلرزنی و ایستگاه پمپاژ از نقشه های یک پروژه اجرایی می باشد و می تواند نمونه خوبی برای شما باشد. این نقشه یا پلانها می تواند برای مهندسین مشاور آب وساختمان، سد و شبکه ، فاضلاب و کشاورزی آبیاری و همچنین دانشجویان این رشته ها قابل استفاده می باشد.تمام استاندارد های نقشه کشی آب و فاضلاب در آن رعایت شده است.

تعدادشیت :   11  شیت

یعنی با دانلود این فایل 11 شیت نقشه که هرکدام هم شامل برش ها و جزئیات چندگانه می باشد را بدست می آورید.چنانچه به کلیه نقشه های مهندسی آب و ساختمان جهت دانلود نیاز دارید با ما تماس بگیرید.

جهت دانلود بر روی دکمه” افزودن به سبد خرید” و سپس بر روی دکمه “ادامه جهت تسویه حساب” کلیک کنید تا به صفحه پرداخت هدایت شوید.پس از پرداخت بلافاصله لینک دانلود در اختیار شما قرار داده می شود.

جهت بازدید از نقشه و پلان های های مخازن آب از دسته نقشه های های شبکه آب و فاضلاب اینجا کلیک کنید.بهترین راه دسترسی به همه محصولات “دسته بندی محصولات” می باشد که در همه صفحات در قسمت کناری صفحه قرار داده شده است.
